Visoko{0}}precizno linearno kretanje za CNC sustave
CNC strojevi zahtijevaju vrlo precizne i{0}}otporne vodeće vijke kako bi se osiguralo precizno pozicioniranje. Proizvodimo precizne komponente prijenosa od 2011. i isporučujemo sustave pogonskih vijaka za Sany Heavy Industry. Njihovi alatni strojevi i automatizirani sustavi zahtijevaju stabilno, ponovljivo pozicioniranje u kontinuiranom radu.

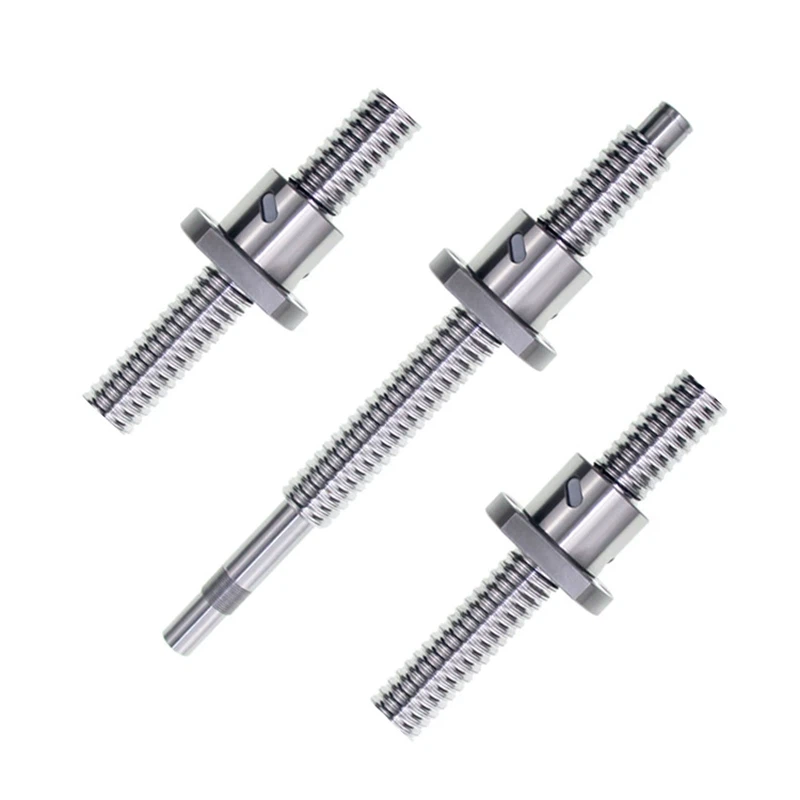

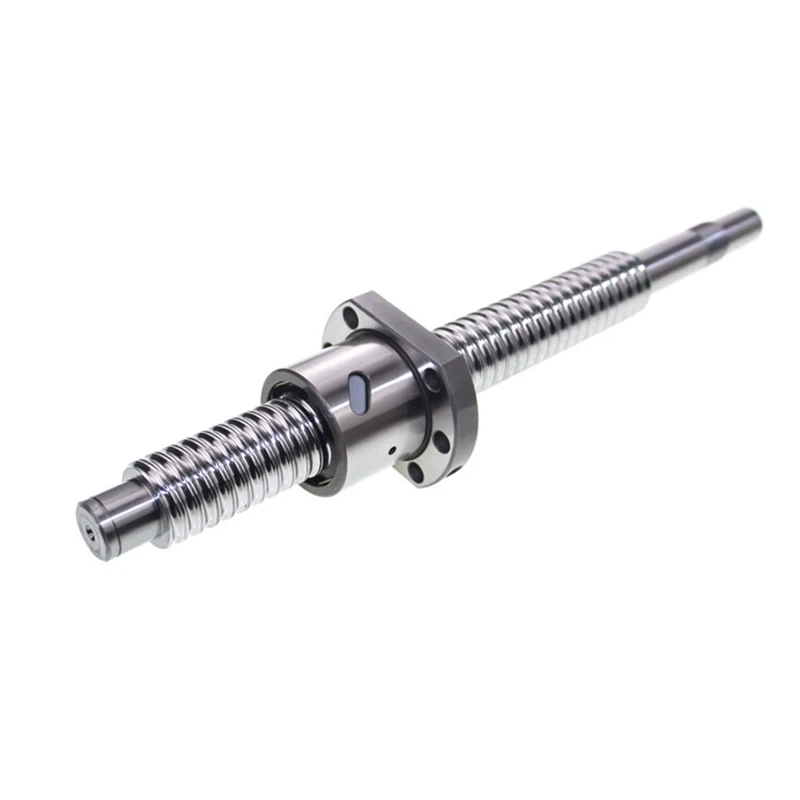

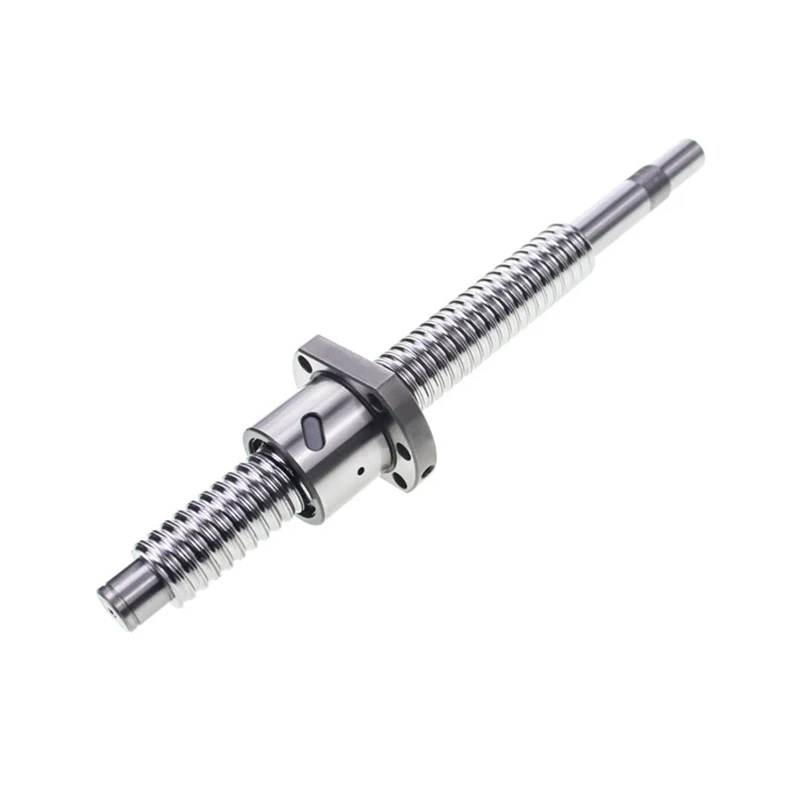

Ovaj vodeći vijak za teške uvjete rada koristi se u CNC tokarilicama, obradnim centrima, strojevima za brušenje i opremi za preciznu automatizaciju. Dizajniran je za-prijenos velikog opterećenja, precizno pozicioniranje i dug radni vijek u uvjetima ponavljajućeg kretanja.
Materijali uključuju GCr15 čelik za ležajeve, 40Cr i 42CrMo legirani čelik, odabran zbog otpornosti na habanje, čvrstoće i stabilnosti dimenzija.
Podaci o preciznim performansama za visoko{0}}precizno kretanje
Tvrdoća toplinske obrade održava se na HRC 58–62 kako bi se osigurala visoka površinska otpornost na trošenje i dug radni vijek.
Preciznost elektroda doseže IT3–IT5 stupanj, podržavajući ultra-precizno pozicioniranje u CNC aplikacijama.
Radijalno odstupanje kontrolirano je unutar manje od ili jednako 0,005 mm kako bi se osigurala stabilna rotacija i glatko kretanje.
Ravnost se kontrolira unutar manje od ili jednako 0,01 mm na 100 mm, osiguravajući dosljednu linearnu točnost kretanja.
Površinska hrapavost se održava na Ra Manje od ili jednako 0,4–0,8 μm kako bi se smanjilo trenje i poboljšala učinkovitost.
Primjenjiva brzina je do 3000 o/min, pogodna za-sustave punjenja velike brzine.
Raspon radne temperature je od -20 stupnjeva do 80 stupnjeva, pogodan za standardna industrijska okruženja.
Rješenje za precizni prijenos za alatne strojeve
Ne isporučujemo samo mehaničke komponente-nego isporučujemo visoko-precizna rješenja za kontrolu pokreta.
Ovaj vodeći vijak za teške uvjete rada široko se koristi u CNC tokarilicama, obradnim centrima, preciznim klizačima, sustavima za automatsko pozicioniranje i CNC opremi za rezanje.
Dizajniran je za primjene koje zahtijevaju iznimno precizno linearno kretanje, stabilan prijenos opterećenja i dugoročnu dosljednost dimenzija-.
S više od desetljeća iskustva u proizvodnji od 2011., usredotočeni smo na proizvodnju vodećih vijaka koji održavaju preciznost u teškim-industrijskim uvjetima.
Osnovni parametri
|
Parametar |
Specifikacija / Raspon |
|
Materijal |
GCr15 Čelik za ležajeve / 40Cr / 42CrMo |
|
Tvrdoća toplinske obrade |
HRC58–62 |
|
Preciznost olova |
IT3–IT5 razred |
|
Radijalno otjecanje |
Manje od ili jednako 0,005 mm |
|
Ravnost |
Manje od ili jednako 0,01 mm / 100 mm |
|
Hrapavost površine |
Ra Manji od ili jednak 0,4–0,8 μm |
|
Primjenjiva brzina |
Manji ili jednak 3000 o/min |
|
Radna temperatura |
-20 stupnjeva do 80 stupnjeva |
|
Primjena |
CNC tokarski stroj / obradni centar / brusilica / precizni klizač / sustav automatskog pozicioniranja |
|
Standard |
Zahtjevi za CNC precizni prijenos |
